縫紉機是人類發明的一種非常實用而巧妙的工具，它的出現，極大的提高了衣服縫合效率和質量。本文將介紹一下電動縫紉機的原理，并附有電動縫紉機工作原理原3D視頻。

    事實上，縫紉機核心部位的自動縫合機制簡單得令人難以置信，不過驅動這一機制的機器相當精細，需要靠齒輪、滑輪和電機的配合來正確行使功能。

　　縫紉機工作原理

　　縫紉機與汽車有某些相似之處：市場上有數百種型號的機器，但價格和性能差別相當大。在低端產品中，有傳統的最基本的電動設計，適合偶爾家用;而在高端產品中，有設計復雜的、可以掛接到計算機的電子縫紉機。紡織品公司有許多型號的縫紉機可選，包括?？p某種產品的改良型號。

　　但是，就像汽車一樣，大多數縫紉機的基本原理都是相同的。汽車的核心是內燃機引擎，縫紉機的核心是線圈縫合系統。

　　線圈縫合方法與普通手工縫紉差異很大。在最簡單的手工縫合中，縫紉者在針尾端的小眼中系上一根線，然后將針連帶線完全穿過兩片織物，從一面穿到另一面，然后再穿回原先一面。這樣，針帶動線進出織物，把它們縫合在一起。

　　雖然這對手工來說非常簡單，但是要用機器進行牽拉卻極其困難。機器需要在織物的一邊釋放針，然后在另一邊即刻再次抓住它。然后，它需要把松散的線全部拉出織物，調轉針的方向，然后反方向重復所有步驟。這一過程對一個簡單的機器來說太復雜了，并且不實用，而且即使對手工來說，也只有用較短的線時才好用。

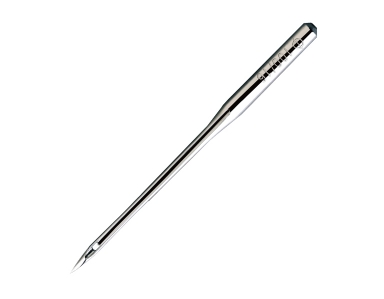

　　相反，縫紉機只需將針部分穿過織物。在機針上，針眼就在尖頭的后面，而不是在針的尾端。

　　針固定在針桿上，針桿由電機通過一系列的齒輪和凸輪(稍后會詳細介紹)牽引做上下運動。

　　當針的尖端穿過織物時，它在一面向另一面拉出一個小線圈。織物下面的一個裝置會抓住這個線圈，然后將其包住另一根線或者同一根線的另一個線圈。在下面兩節中，我們將會看到這個系統究竟是如何工作的。

　　鎖扣和鏈條

　　我們了解了縫紉機的核心是線圈縫合。事實上有多種不同類型的線圈縫合，而且它們的原理也略有不同。

　　最簡單的線圈縫合是鏈?zhǔn)娇p合。若要縫出鏈?zhǔn)娇p合，縫紉機會在線的后面用相同長度的線打環。您可以在下圖中看到這類縫線的其中一種。

　　織物位于針下面的一塊金屬板上，用壓腳固定。每次縫合開始時，針穿過織物拉出一個線圈。一個做線圈的裝置在針拉出前抓住線圈，該裝置與針同步運動。一旦針拉出織物，送布牙裝置就會將織物往前拉。

　　當針再次穿過織物時，新的線圈將直接穿過前一個線圈的中間。做線圈的裝置會再次抓住線，圍繞下一個線圈做線圈。這樣，每個線圈都會把下一個線圈固定到位。

　　鏈?zhǔn)娇p合的主要優點是可以縫得非?？?。但是，它不是特別的結實，如果線的一端松開，可能整個縫紉會全部松脫。大多數縫紉機使用一種更結實的縫線，叫做鎖縫。您可以在下面的動畫中了解典型的鎖縫裝置的工作原理。

　　鎖縫裝置最重要的元件是擺梭鉤和線軸組件。線軸就是放在織物下面的一卷線。它位于擺梭的中央，后者在電機的帶動下旋轉，與針的運動同步。

　　與鏈?zhǔn)娇p合相同，針穿過織物拉出一個線圈，在送布牙向前移動織物的同時它再次升起，然后將另外一個線圈套入。不過，這種縫合機制不是將不同的線圈連接在一起，而是將它們與從線軸上松開的另一段線連接起來。

　　當針將線套入線圈時，旋轉的擺梭用鉤針抓住線圈。隨著擺梭的旋轉，它圍繞來自線軸的線拉出線圈。這使得縫合非常結實。

　　接下來，我們將了解縫紉機如何讓所有這些部件保持同步。

　　總工作原理圖

　　傳統的電動縫紉機是一項神奇的工程作品。如果卸下外殼，您就會看到許多齒輪、凸輪、曲柄和傳送帶，所有這一切都靠一個電機驅動。這些元件的精確配置在不同機器之間有很大差異，但是它們的工作原理是相通的。

　　在該圖中，電機通過傳動帶與驅動輪相連。驅動輪帶動長長的上驅動軸旋轉，后者與多個不同的機械元件相連。驅動軸的末端是一個曲柄，它可帶動針桿上下運動。曲柄還可帶動挑線桿。挑線桿與針桿同步運動，向下運動可以松出足夠線段以在織物下形成線圈，然后在它從擺梭鉤放開后向上運動以拉緊線圈。

　　線從縫紉機頂部的線軸經挑線桿和壓線板組件引出。通過轉動壓線板組件，縫紉者可以拉緊穿入針的線?？p紉較薄的織物時，必須拉得緊一些;縫紉較厚的織物時應拉得松一些。

　　沿驅動軸的第一個元件是一個簡單的驅動帶，可以帶動下驅動軸。下驅動軸的末端與一組錐齒輪相連，錐齒輪可帶動擺梭組件旋轉。由于二者與同一個驅動軸相連，所以擺梭組件和針組件始終保持一致運動。

　　下驅動軸還可帶動連桿運動，后者可操縱送布牙裝置。一個連桿在每個周期中前后滑動送布牙。同時，另一個連桿帶動送布牙上下運動。兩個連桿同步，使送布牙壓住織物，將其向前移動，然后向下運動釋放織物。然后，在再次壓住織物重復周期之前，送布牙將移回原位。

　　電機用腳踏板控制，縫紉者可以輕松實現變速。這一設計的優點是將所有這些部件連接在一起，當您踩動腳踏板時，電機會以相同的速率帶動所有的過程。無論電機轉多快，這一過程始終可以保持絕對同步。

　　圖中所示的縫紉機只能產生直形針腳，這是一種用直縫縫合織物的簡單針腳。大多數現代的縫紉機都要靈活得多;它們可以形成多種針腳，有時甚至可以生成復雜的圖案。在下一節中，我們將了解現代縫紉機是如何做到這一點的。

　　計算機工藝

　　我們認識了傳統電動縫紉機內部的機制。這一基礎設計的一個重要擴充就是能夠縫制不同類型的針腳。傳統縫紉機的典型針腳樣式都是在Z字形針腳的基礎上變化的。Z字形針腳名符其實：是一條鋸齒狀針腳。

　　Z字形針腳很容易做到。您只需在針組件上下運動時將它從一邊移動到另一邊。在傳統的電動縫紉機中，針桿與另一個連桿相連，后者由主驅動軸上的凸輪帶動。接上連桿時，旋轉的凸輪可以將連桿從一邊移到另一邊。連桿使針桿在進行上下運動的同時，同步進行水平方向的前后傾斜運動。

　　現代縫紉機的工作原理略有不同?，F(xiàn)在的高端家用縫紉機內置計算機，還有小監視器顯示以便于操作。在這些縫紉機中，計算機直接控制多個不同的電機。這些電機可以精確地移動針桿、壓線板、送布牙和其他縫紉機元件。通過這種精細的控制，它能夠產生數百種不同的針腳。在一個特定的針腳式樣中，計算機使電機按照精確的速度帶動針桿做上下運動以及左右運動。通常，不同針腳的計算機程序存儲在可移動存儲盤或磁帶中。也可以將縫紉機計算機連接到PC，以直接從互聯網上下載式樣。

　　一些電子縫紉機還能夠創造出復雜的刺繡式樣。這些縫紉機有一個機動化工作區，它把織物放在針組件下面。它們還有一系列的傳感器，能夠告訴計算機縫紉機所有部件的位置。通過在調整針組件時精確地前后和左右移動工作區來改變縫合樣式，計算機就能生成無限種精致的形狀和線條。縫紉者只需從存儲器中加載式樣或者自創式樣，幾乎所有其他的事情都可以交給計算機來完成。計算機會在必要時提醒縫紉者換線或者做其他調整。

　　顯然，這種高科技縫紉機要比200年前完全手動的縫紉機復雜許多，但是它們都是基于同一個簡單的縫合系統：針穿過織物產生一個線圈并被另一根線套住。一些奇思妙想永遠地改變了世界，這一創造性方法就是其中之一。
